WATAK PERGESERAN WAKTU DTFT

Anda bisa mengunduh kode sumber GUI MATLAB ini di sini:

https://www.4shared.com/rar/gy3Z3tZCca/Watak_Pergeseran_Waktu_DTFT.html

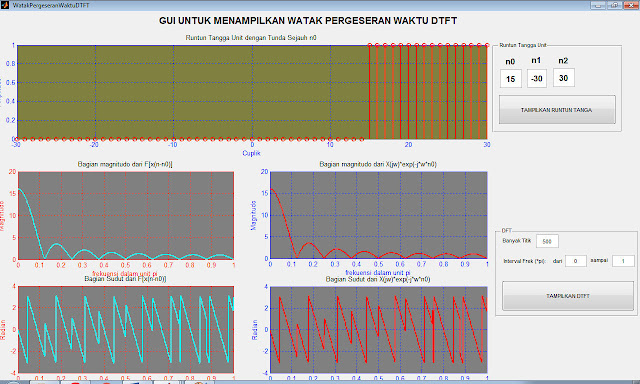

GUI MATLAB untuk membuktikan watak pergeseran waktu ini telah dirancang. Berikut adalah kode sumber callback dari tombol TAMPILKAN RUNTUN TANGGA:

function TAMPILKAN_TANGGA_Callback(hObject, eventdata, handles)

% hObject    handle to TAMPILKAN_TANGGA (see GCBO)

% eventdata  reserved - to be defined in a future version of MATLAB

% handles    structure with handles and user data (see GUIDATA)

% Membaca n0, n1, dan n2 dari ketiga edit teks

n0 = str2num(get(handles.editN0,'String'));

n1 = str2num(get(handles.editN1,'String'));

n2 = str2num(get(handles.editN2,'String'));

% Menjalankan fungsi stepseq

[x,n]=stepseq(n0,n1,n2);

%=========================================================================

%Menampilkan x1 pada sumbu axes1 dengan tebal garis 2 warna merah

axes(handles.axes1)

stem(n,x,'r','LineWidth',2); grid on;

%Memberikan grid x dan y dengan warna biru

set(gca, 'XColor', 'b')

set(gca, 'YColor', 'b')

%Menambahkan label dan judul

xlabel('Cuplik');ylabel('Amplitudo');

title('Runtun Tangga Unit dengan Tunda Sejauh n0')

%Memberikan warna kehijauan  pada latar sumbu

set(gca,'Color',[0.5 0.5 0.25]);

%Menyimpan data global agar dapat dipakai untuk callback berikutnya

global x_1

x_1 = x;

global n0_x

n0_x = n0;

global n1_x

n1_x = n1;

global n2_x

n2_x = n2;

Berikut adalah kode sumber callback dari tombol TAMPILKAN DTFT:

%Membaca data global agar dapat dipakai untuk callback berikutnya

global x_1

x = x_1;

global n1_x

n1 = n1_x;

global n2_x

n2 = n2_x;

global n0_x

n0 = n0_x;

%Membaca parameter-parameter DFT

N = str2num(get(handles.editBanyakTitik,'String'));

F1 = str2num(get(handles.editFSampai,'String'));

F0 = str2num(get(handles.editFMulai,'String'));

%==========================================================================

%Menghitung DTFT F{x(n-n0)}

n=n1:n2;

k=F0*N:F1*N; w=(pi/N)*k;

X=x*(exp(-j*pi/N)).^(n'*k);

%Menampilkan Magnitudo dari DFT

magX=abs(X);

axes(handles.axes2), plot(k/N,magX, 'c', 'LineWidth',2);grid

xlabel('frekuensi dalam unit pi');

title('Bagian magnitudo dari F[x(n-n0)]'); ylabel('Magnitudo')

%Memberikan grid x dan y dengan warna merah

set(gca, 'XColor', 'r')

set(gca, 'YColor', 'r')

%Memberikan warna kehijauan  pada latar sumbu

set(gca,'Color',[0.5 0.5 0.5]);

%Menampilkan Sudut dari DFT

angX=angle(X);

axes(handles.axes4), plot(k/N,angX, 'c', 'LineWidth',2);grid

xlabel('frekuensi dalam unit pi');

title('Bagian Sudut dari F[x(n-n0)]'); ylabel('Radian')

%Memberikan grid x dan y dengan warna merah

set(gca, 'XColor', 'r')

set(gca, 'YColor', 'r')

%Memberikan warna kehijauan  pada latar sumbu

set(gca,'Color',[0.5 0.5 0.5]);

%==========================================================================

%Menghitung DTFT X(jw)*exp(-j*w*n0)

n=n1:n2;

% Menjalankan fungsi stepseq

[x2,n]=stepseq(0,n1,n2);

k=F0*N:F1*N; w=(pi/N)*k;

X2=x2*(exp(-j*pi/N)).^(n'*k);

%Modulasi pada frekuensi akibat penggeseran waktu sejauh n0

X2=X2.*exp(-j*w*n0);

%Menampilkan Magnitudo dari DFT

magX=abs(X);

axes(handles.axes3), plot(k/N,magX, 'r', 'LineWidth',2);grid

xlabel('frekuensi dalam unit pi');

title('Bagian magnitudo dari X(jw)*exp(-j*w*n0)'); ylabel('Magnitudo')

%Memberikan grid x dan y dengan warna biru

set(gca, 'XColor', 'b')

set(gca, 'YColor', 'b')

%Memberikan warna kehijauan  pada latar sumbu

set(gca,'Color',[0.5 0.5 0.5]);

%Menampilkan Sudut dari DFT

angX=angle(X);

axes(handles.axes5), plot(k/N,angX, 'r', 'LineWidth',2);grid

xlabel('frekuensi dalam unit pi');

title('Bagian Sudut dari X(jw)*exp(-j*w*n0)'); ylabel('Radian')

%Memberikan grid x dan y dengan warna biru

set(gca, 'XColor', 'b')

set(gca, 'YColor', 'b')

%Memberikan warna kehijauan  pada latar sumbu

set(gca,'Color',[0.5 0.5 0.5]);
